行業新聞
鐵水中的碳含量會影響鑄件的壽命嗎?
2026-06-25

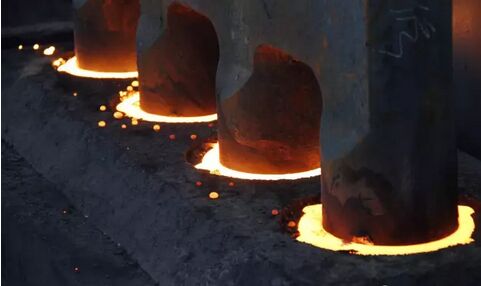

陽極車間澆注的磷鐵環屬于高溫交變工況鑄件（長期 900℃以上電解槽高溫、吊裝沖擊、冷熱循環、大電流導電），碳是決定磷鐵環高溫使用壽命、結構完整性、導電穩定性、后期壓脫性能的核心元素，碳過高、過低都會大幅縮短鐵環在線使用壽命。
碳含量直接決定石墨析出量，是所有性能變化的根源。行業陽極磷生鐵標準碳控制區間：3.0%～3.6%，最優區間 3.2%～3.4%。鐵環冷卻后與陽極炭碗內壁、鋼爪外壁出現縫隙、空洞電解時大電流通過縫隙產生電弧打火，局部溫度瞬間飆升至 1200℃以上。
低碳鐵水脫氧、流動性變差，凝固過程析出大量氣體無法排出，鑄件內部布滿微小疏松孔洞，高溫電解質、氧化鋁粉塵滲入孔洞，氧化腐蝕內部基體，加速穿孔破損。碳過高帶來額外冷脆性，雖然報廢后壓脫方便，但生產中得不償失：鐵環在線提前碎裂、脫極，增加換陽極頻次，影響電解槽穩定
